產品名稱：SWP-LED雙回路數字/光柱顯示控制儀
產品編號：Pro2008515154758
產品型號：
更新時間：2013.07.22
企業單位：
瀏覽次數：

產品詳細介紹：

SWP-LED系列數字顯示雙回路控制儀/光柱顯示控制儀采用微處理器進行控制運算。

SWP-LED系列雙回路光柱顯示控制儀集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯示）及相對模擬量顯示（光柱顯示），使測量值的顯示更為清晰直觀。

一、 主要特點

1、 SWP系列雙回路數字顯示控制儀/光柱顯示控制儀可同時測量顯示兩路輸入信號，并且兩路輸入信號可為不同分度號。

2、 可分別帶有兩路模擬量變送輸出與繼電器報警輸出，適用于各種測試控制場合。

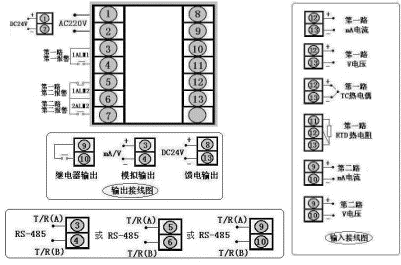

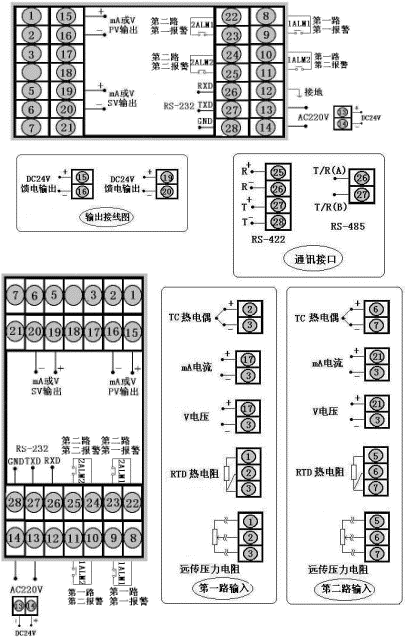

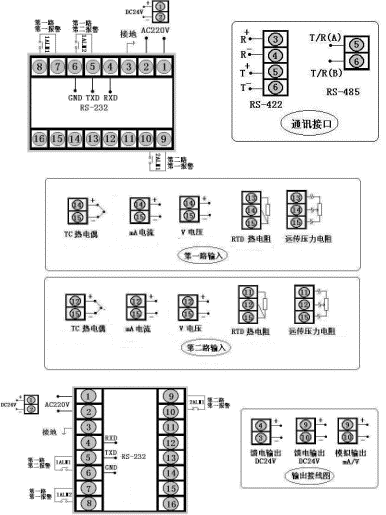

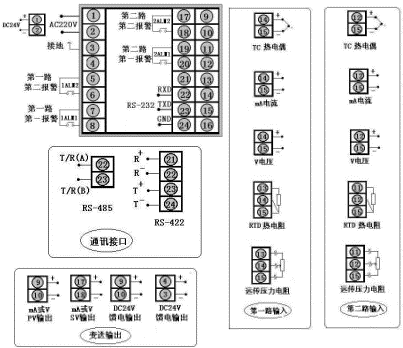

二、 儀表外形及接線圖（以下為基本配線方式，特殊訂貨請參見隨機接線圖）

型號 SWP-D823系列 接 線 圖 儀表外形 儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重 量:400g 型號 SWP-T823系列（橫式） 儀表外形 儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重 量:400g 型號 SWP-S823系列 儀表外形 儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重 量:400g 型號 SWP-T823系列（豎式） 儀表外形 儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重 量:400g 型號 SWP-D923系列 接 線 圖 儀表外形 儀表尺寸:96×96×140mm 開孔尺寸:92×92mm 重 量:400g 型號 SWP-D423系列 接 線 圖 儀表外形 儀表尺寸:48×96×140mm 開孔尺寸:45×92mm 重 量:240g 型號 SWP-S423系列 儀表外形 儀表尺寸:48×96×140mm 開孔尺寸:45×92mm 重 量:240g   型號 SWP-D723系列 接 線 圖 型號 儀表尺寸:72×72×110mm 開孔尺寸:68×68mm 重 量:240g

三、 SWP-LED系列雙回路數字顯示控制儀型譜表

型 號 代 碼 說 明 SWP - 　□　□ □□- □　□　□-□□/□□　□-　□/　□　□ -　□- □ 　　 外形特征 D S                           橫式顯示儀表 豎式顯示儀表 外形尺寸 4 7 8 9                         96×48mm（橫） 48×96mm（豎） 72×72mm 160×80mm（橫） 80×160mm（豎） 96×96mm 控制作用 21 23                       測量顯示 三位式控制 通訊方式 □         參見"通訊方式" 第一路輸出方式 □         參見"輸出方式" 第二路輸出方式 □         參見"變送輸出方式" 第一路輸入類型 □□         參見"輸入類型" 第二路輸入類型 □□         參見"輸入類型" 第一路第一報警方式 N H L           無報警（可省略） 位式上限控制/報警 位式下限控制/報警 第一路第二報警方式 N H L         無報警（可省略） 位式上限控制/報警 位式下限控制/報警 第二路第一報警方式 N H L       無報警（可省略） 位式上限控制/報警 位式下限控制/報警 第二路第二報警方式 N H L     無報警（可省略） 位式上限控制/報警 位式下限控制/報警 饋電輸出 P 2P   DC24V饋電輸出 2路DC24V饋電輸出 供電方式 W T DC24V供電 AC90～265V供電（開關電源） AC220V供電（線性電源，可省略）

四、 SWP-LED系列光柱測量顯示控制儀型譜表

型 號 代 碼 說 明 SWP - T □　□□-　□　 □　□-□□/□□　□-　□/ □ □- □-　□ 　□ 外形尺寸 8 160×80mm（橫） 80×160mm（豎） 控制作用 21 23                         測量顯示 三位式控制 通訊方式 □ 參見"通訊方式" 第一路輸出方式 □ 參見"變送輸出方式" 第二路輸出方式 □ 參見"變送輸出方式" 第一路輸入類型 □□ 參見"輸入類型" 第二路輸入類型 □□ 參見"輸入類型" 第一路第一報警方式 N H L             無報警（可省略） 位式上限控制/報警 位式下限控制/報警 第一路第二報警方式 N H L           無報警（可省略） 位式上限控制/報警 位式下限控制/報警 第二路第一報警方式 N H L         無報警（可省略） 位式上限控制/報警 位式下限控制/報警 第二路第二報警方式 N H L       無報警（可省略） 位式上限控制/報警 位式下限控制/報警 饋電輸出 P 2P     DC24V饋電輸出 2路DC24V饋電輸出 供電方式 W T     DC24V供電 AC90～265V供電（開關電源） AC220V供電（線性電源，可省略） 外形特征 X   橫式顯示儀表 豎式顯示儀表

★ 輸入類型

代碼 輸入類型 測 量 范 圍 代碼 輸入類型 測 量 范 圍 代碼 輸入類型 測 量 范 圍 01 B 400～1800 ℃ 09 Pt100.1 -99.9～199.9℃ 17 30～350Ω -1999～99999 d 02 S 0 ～1600 ℃ 10 Cu50 -50.0～150.0 ℃ 18 特 殊 規 格 用 戶 特 定 03 K 0 ～1300 ℃ 11 Cu100 -50.0～150.0 ℃ 19 4～20 mA開方 -1999～99999 d 04 E 0 ～1000 ℃ 12 4～20 mA -1999～99999 d 20 0～10mA開方 -1999～99999 d 05 T -200～400 ℃ 13 0～10 mA -1999～99999 d 21 1～ 5 V開方 -1999～99999 d 06 J 0 ～1200 ℃ 14 1～5 V -1999～99999 d 22 0～5 V開方 -1999～99999 d 07 Wre 0 ～2300 ℃ 15 0～5 V -1999～99999 d 23 可切換輸入 詳見下表　 08 Pt100 -200～650 ℃ 16 0～20 mA -1999～99999 d 24 頻率輸入　 0～5kHz

★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：

代碼 輸入類型 代碼 輸入類型 代碼 輸入類型 代碼 輸入類型 代碼 輸入類型 01 B 05 T 09 Pt100.1 14 1～5 V 18 1～ 5V開方 02 S 06 J 10 Cu50 15 0～5 V 19 0～5V開方 03 K 07 WRe 12 4～20 mA 16 4～20 mA開方 　 　　 04 E 08 Pt100 13 0～10 mA 17 0～10mA開方

★ 變送輸出方式

選型代碼 0 2 3 4 5 8 輸出方式 無輸出 4～20mA 0～10mA 1～5V 0～5V 特殊規格

★ 通訊方式

選型代碼 0 2 4 8 9 通訊方式 無通訊 RS-232 RS-422 RS-485 特殊規格

★ 同種分度號，選型代碼和儀表編程代碼不同，在儀表設定時請注意。

★ 注：D423只能做兩個報警，即每路各一個報警。

★ 型號舉例：

SWP-D823-212－10/09-HL/HL-P-W

測量顯示，通訊方式為RS232，第一路輸出方式為繼電器輸出，第二路輸出方式為4～20mA，第一路輸入類型為CU50，第二路輸入類型為Pt100.1，第一路第一報警為上限報警，第一路第二報警為下限報警，第二路第一報警為上限報警，第二路第二報警為下限報警，DC24饋電輸出，供電方式DC24V。
