產品名稱：SWP-LED十六路智能巡檢控制儀
產品編號：Pro2008515155244
產品型號：
更新時間：2013.07.22
企業單位：
瀏覽次數：

產品詳細介紹：

SWP-LED系列多路巡檢控制儀用于工業控制系統多測量點的巡回檢測、顯示和報警。

一、 主要特點

可選擇各輸入通道統一報警控制輸出(或統一變送輸出)或各輸入通道分別報警控制輸出(或分別變送輸出)。各通道統一報警控制輸出并且可選擇報警帶記憶（任一通道報警未解除將一直報警直至所有通道均無報警）或報警無記憶（巡回至有報警通道時輸出報警，巡回至無報警的通道時則不報警）。

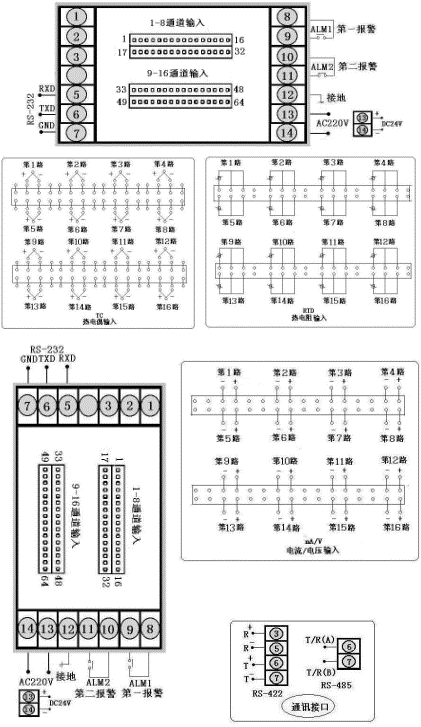

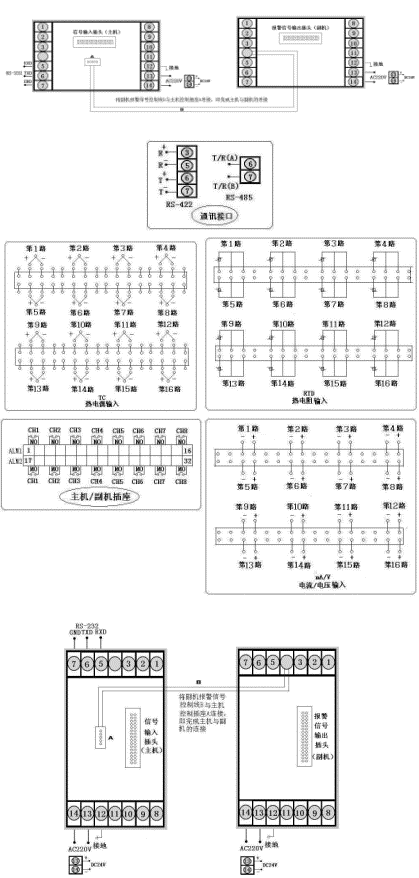

二、 儀表外形及接線圖（以下為基本配線方式，特殊訂貨請參見隨機接線圖）

型號 SWP-MD80系列 接 線 圖 儀表外形     儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重 量:400g   型號 SWP-MS80系列 儀表外形 儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重 量:400g 型號 SWP-MD808系列 接 線 圖 儀表外形 儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重 量:400g 型號 SWP-MS808系列 儀表外形 儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重 量:400g

三、 SWP-LED系列多路巡檢測量控制儀型譜表

型 號 代 碼 說 明 SWP - M □　□ □ □-　□　□ -□ □ - □　□- □-　□ 智能多路巡檢控制儀 外形特征 D S                   橫式顯示儀表 豎式顯示儀表 外形尺寸 8 160×80mm（橫式）,80×160mm（豎式） 控制作用 □ □ 參見"控制作用" 通訊方式 □ 參見"通訊方式" 輸出方式 □ 參見"控制輸出方式" 輸入類型 □ □ 參見"輸入類型" 第一報警方式 □ 參見"報警方式" 第二報警方式 □ 參見"報警方式" 報警記憶 K 　　   帶報警記憶功能 不帶報警記憶功能 供電方式 W T 　　　　 DC24V供電 AC90～265V供電（開關電源） AC220V供電（線性電源，可省略）

★ 特殊型號或要求的， 請?zhí)峁┓侄忍?hào)或參考標準，定貨時說明 。

★ 輸入類型

代碼 輸入類型 測 量 范 圍 代碼 輸入類型 測 量 范 圍 代碼 輸入類型 測 量 范 圍 01 B 400～1800 ℃ 09 Pt100.1 -99.9～199.9℃ 17 30～350Ω -1999～99999 d 02 S 0 ～1600 ℃ 10 Cu50 -50.0～150.0 ℃ 18 特 殊 規 格 用 戶 特 定 03 K 0 ～1300 ℃ 11 Cu100 -50.0～150.0 ℃ 19 4～20 mA開方 -1999～99999 d 04 E 0 ～1000 ℃ 12 4～20 mA -1999～99999 d 20 0～10mA開方 -1999～99999 d 05 T -200～400 ℃ 13 0～10 mA -1999～99999 d 21 1～ 5 V開方 -1999～99999 d 06 J 0 ～1200 ℃ 14 1～5 V -1999～99999 d 22 0～5 V開方 -1999～99999 d 07 Wre 0 ～2300 ℃ 15 0～5 V -1999～99999 d 23 可切換輸入 08 Pt100 -200～650 ℃ 16 0～20 mA -1999～99999 d

★ 報警方式

選型代碼 N H L 輸出方式 無位式控制或報警（可省略） 位式上限控制或上限報警 位式下限控制或下限報警

★ 通訊方式

選型代碼 0 2 4 8 9 通訊方式 無通訊 RS-232 RS-422 RS-485 特殊規格

★ 控制輸出方式

選型代碼 0 1 2 3 4 5 6 7 8 9 輸出方式 無輸出 繼電器 4～20mA 0～10mA 1～5V 0～5V SCR輸出 SSR輸出 特殊規格 SOT輸出

★ 控制作用

選型代碼 06 07 08 09 14 輸出方式 八路巡檢測量顯示 八路巡檢統一控制/報警輸出 八路巡檢分別控制/報警輸出 十六路巡檢測量顯示 十六路巡檢統一控制/報警輸出

★ 注1：儀表一般為輸入同一類型信號，如需各通道輸入不同的信號，請?jiān)谟嗀洉r(shí)詳細注 明各通道的輸入信號類型。

★ 注2：統一控制/報警輸出：即儀表所有通道共用一個（或兩個）報警輸出繼電器，或所有通道共用一組變送控制輸出。統 一控制/報警輸出儀表分以下兩種報警方式（無特殊說明提供不帶報警記憶的儀表）。

a .不帶報警記憶功能：巡測至當前通道時有報警則輸出報警，巡測至下通道如無報警則報警輸出關閉。

b .帶報警記憶功能：巡測至當前通道時有報警則輸出報警，巡測至下通道如無報警但報警輸出繼續，直至所有通道均無報警方停止輸出。

c .分別控制/報警輸出：即儀表各測量通道均有一個（或兩個）報警繼電器輸出報警，報警輸出互相獨立。或各測量通道均有一組相互獨立的變送控制輸出。當輸入通道≤8時，可選擇分別帶上下限/路報警輸出，當輸入通道>8、≤16時，可選擇上限或下限/路報警輸出。

★ 型號舉例：

①SWP-MD807-21-08-HL-K-W

八路巡檢統一控制/報警輸出，通訊方式為RS232，輸出方式為繼電器輸出，輸入類型為Pt100，第一報警為上限報警，第二報警為下限報警，帶報警記憶功能，DC24V供電，橫表。

②SWP-MS814-81-10-LH-T

十六路巡檢統一控制/報警輸出，通訊方式為RS485，輸出方式為繼電器輸出，輸入類型為CU50，第一報警為下限報警，第二報警為上限報警，AC90～265V供電，豎表。
