產品名稱：SWP-LED數字顯示控制儀/光柱顯示控制儀
產品編號：Pro2008515154148
產品型號：
更新時間：2013.07.22
企業單位：
瀏覽次數：

產品詳細介紹：

SWP-LED系列數字顯示控制儀/光柱顯示控制儀采用微處理器進行控制運算，可對各種非線性輸入信號進行精度******的線性矯正測量。

SWP-LED系列光柱顯示控制儀集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯示）及相對模擬量顯示（光柱顯示），使測量值的顯示更為清晰直觀，并可選擇雙光柱顯示方式。

一、 主要特點

采用wn****輸入無跳線設置，使每臺儀表僅通過簡單快捷的參數設置，即可適配各種分度號。

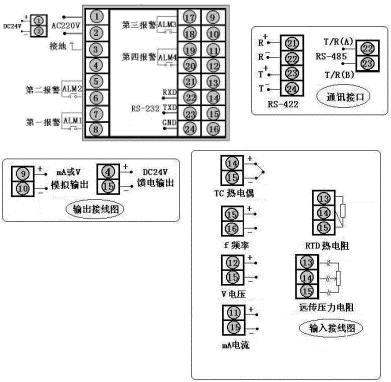

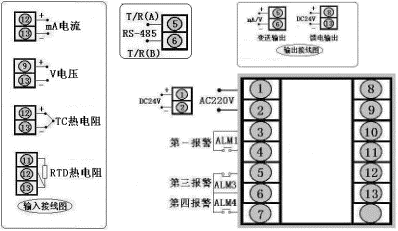

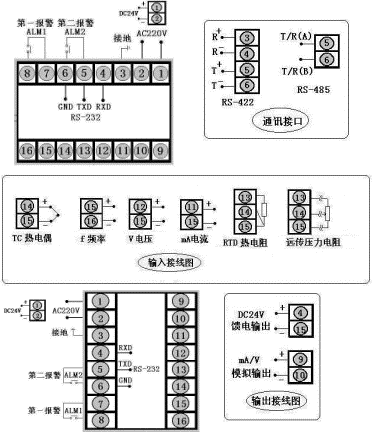

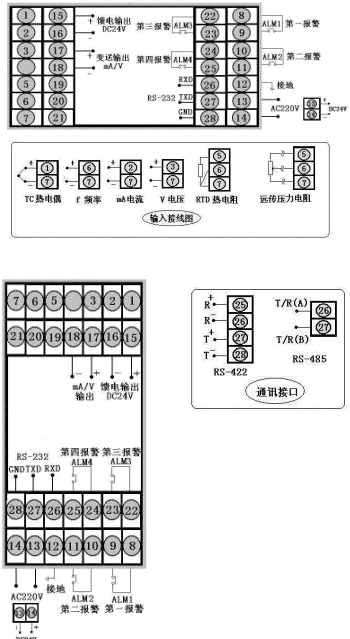

二、 儀表外形及接線圖（以下為基本配線，特殊訂貨請參見隨機接線圖）

型號 SWP-C803系列 接 線 圖 儀表外形 儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重 量:400g 型號 SWP-T803系列（橫式） 儀表外形 儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重 量:400g 型號 SWP-S803系列 儀表外形 儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重 量:400g 型號 SWP-T801系列（豎式） 儀表外形 儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重 量:400g 型號 SWP-C401、C403系列（橫） 接 線 圖 儀表外形 儀表尺寸:96×48×140mm 開孔尺寸:92×44mm 重 量:240g 型號 SWP-S401、S403系列（豎） 儀表外形 儀表尺寸:48×96×140mm 開孔尺寸:44×92mm 重 量:240g 型號 SWP-C901、C903系列 接 線 圖 儀表外形 儀表尺寸:96×96×140mm 開孔尺寸:92×92mm 重 量:400g 型號 SWP-C701、C703系列 接 線 圖 儀表外形 儀表尺寸:72×72×110mm 開孔尺寸:68×68mm 重 量:240g 型號 SWP-C101、C103系列 接 線 圖 儀表外形 儀表尺寸:48×48×110mm 開孔尺寸:44×44mm 重 量:180g

三、 SWP-LED系列數字顯示控制儀型譜表

型 號 代 碼 說 明 SWP - 　□ 　□ □ □ － □　□－□□－□ □ －□ 　　 □ 新系列 外形特征 C S                   橫式顯示儀表 豎式顯示儀表 外形尺寸 1 4 7 8 9                 48×48mm 96×48mm（橫），48×96mm（豎） 72×72mm 160×80mm（橫），80×160mm（式） 96×96mm 控制作用 01 03 04               測量顯示 三位式控制 四限控制或四限報警輸出 通訊方式 □             參見"通訊方式" 輸出方式 □         參見"變送輸出方式" 輸入類型 □□         參見"輸入類型" 第一報警方式 N H L       無報警（可省略） 上限控制/報警（四限控制/報警2H） 下限控制/報警（四限控制/報警2L） 第二報警方式 N H L     無報警（可省略） 上限控制/報警（四限控制/報警2H） 下限控制/報警（四限控制/報警2L） 饋電輸出 P DC24V饋電輸出 供電方式 W T DC24V供電 AC90～265V供電（開關電源） AC220V供電（線性電源，可省略）

四、 SWP-LED系列光柱測量顯示控制儀型譜表

型 號 代 碼 說 明 SWP - T □　□ □－□ 　□－□□- 　□ 　□ - □　□-　□ 外形尺寸 8 160×80mm（橫），80×160mm（豎） 控制作用 01 03 04                 測量顯示 三位式控制 四限控制或四限報警輸出 通訊方式 □ 參見"通訊方式" 輸出方式 □ 參見"變送輸出方式" 輸入類型 □□ 參見"輸入類型" 第一報警方式 N H L         無報警（可省略） 上限控制/報警（四限控制/報警2H） 下限控制/報警（四限控制/報警2L） 第二報警方式 N H L       無報警（可省略） 上限控制/報警（四限控制/報警2H） 下限控制/報警（四限控制/報警2L） 饋電輸出 P DC24V饋電輸出 供電方式 W T   DC24V供電 AC90～265V供電（開關電源） AC220V供電（線性電源，可省略） 顯示方式 X   橫式顯示儀表 豎式顯示儀表

★ 輸入類型

代碼 輸入類型 測 量 范 圍 代碼 輸入類型 測 量 范 圍 代碼 輸入類型 測 量 范 圍 01 B 400～1800 ℃ 09 Pt100.1 -99.9～199.9℃ 17 30～350Ω -1999～99999 d 02 S 0 ～1600 ℃ 10 Cu50 -50.0～150.0 ℃ 18 特 殊 規 格 用 戶 特 定 03 K 0 ～1300 ℃ 11 Cu100 -50.0～150.0 ℃ 19 4～20 mA開方 -1999～99999 d 04 E 0 ～1000 ℃ 12 4～20 mA -1999～99999 d 20 0～10mA開方 -1999～99999 d 05 T -200～400 ℃ 13 0～10 mA -1999～99999 d 21 1～ 5 V開方 -1999～99999 d 06 J 0 ～1200 ℃ 14 1～5 V -1999～99999 d 22 0～5 V開方 -1999～99999 d 07 Wre 0 ～2300 ℃ 15 0～5 V -1999～99999 d 23 可切換輸入 詳見下表　 08 Pt100 -200～650 ℃ 16 0～20 mA -1999～99999 d 24 頻率輸入　 0～5kHz

★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：

代碼 輸入類型 代碼 輸入類型 代碼 輸入類型 代碼 輸入類型 代碼 輸入類型 01 B 05 T 09 Pt100.1 14 1～5 V 18 1～ 5V開方 02 S 06 J 10 Cu50 15 0～5 V 19 0～5V開方 03 K 07 WRe 12 4～20 mA 16 4～20 mA開方 　 　　 04 E 08 Pt100 13 0～10 mA 17 0～10mA開方

★ 變送輸出方式

選型代碼 0 2 3 4 5 8 輸出方式 無輸出 4～20mA 0～10mA 1～5V 0～5V 特殊規格

★ 通訊方式

選型代碼 0 2 4 8 9 通訊方式 無通訊 RS-232 RS-422 RS-485 特殊規格

★　注1：C80系列為0.8英寸LED顯示，C90、S80、C70、C40系列為0.56英寸LED顯示,C10系列為0.32英寸LED顯示。

★　注2：四限控制或四限報警輸出為四個繼電器控制輸出，用戶可自行修改內部參數以設定需要的控制或報警方式。（四限控制/報警僅T.C80、S80和C90系列提供，2H代表兩個上限控制/報警，2L代表兩個下限控制/報警）。

★ 同種分度號，選型代碼和儀表編程代碼不同，在儀表設定時請注意。

★　注3：C70、C10無頻率信號輸入。

★　型號舉例：

SWP-C803-21-08－HL-T

測量顯示，通訊方式為RS232,輸出方式為繼電器輸出，輸入類型為PT100,第一報警為上限報警，第二報警為下限報警，AC90～260V供電。
