產品名稱：SWP-LCD-PID自整定控制儀
產品編號：Pro200851681714
產品型號：
更新時間：2013.07.23
企業單位：
瀏覽次數：

產品詳細介紹：

SWP-LCD系列PID自整定控制儀表適用于需要進行高精度測量控制的系統。

SWP-LCD系列PID自整定控制儀集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制，使測量值的顯示更為清晰直觀。

一、主要特點

1、 可分別帶有一路PID控制輸出及一路變送輸出，可適用各種測量控制場合。

2、 手/自動無擾動切換，手自狀態下可修改參數。

3、 具有多種調節輸出方式（PWM輸出、可控規觸發輸出、固態繼電器輸出及電壓/電流輸出）。

二、 特殊技術參數 控制輸出方式 PWM輸出，可控硅觸發輸出，固態繼電器輸出，電壓/電流輸出 設定/顯示精度 +0.5% FS+1位數max。設定值與顯示值匹配，無相對誤差 比例范圍 0.0%-100.0%（單位：0.1%） 積分（復位）時間 0-9,999s（單位：1s） 微分（比率）時間 0-9,999s（單位：1s） 控制周期 1、2、4、6、15、30、60、120、240s（單位：1s） 采樣周期 0.5s

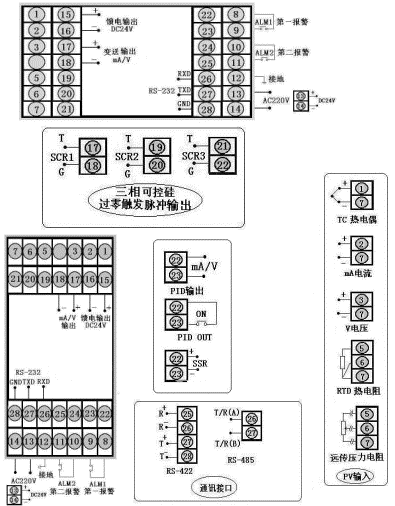

三、 儀表外形及接線圖（以下為基本配線方式，特殊訂貨請參見隨機接線圖）

型號 SWP-ND805系列 接 線 圖 儀表外形 儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重 量:400g 型號 SWP-NS805系列 儀表外形 儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重 量:400g

四、 SWP-LCD系列PID參數自整定控制儀型譜表

型 號 代 碼 說 明 SWP－LCD－N □ □ □□ -□ □ -□ □□ -□ □-□-□ 新一代PID自整定控制儀 外形特征 D S ? ? ? ? ? ? ? ? ? ? 橫式顯示儀表 豎式顯示儀表 外形尺寸 8 ? ? ? ? ? ? ? ? ? 160×80mm（橫式）,80×160mm（豎式） 控制作用 05 ? ? ? ? ? ? ? ? PID自整定控制 通訊方式 0 2 4 8 9 ? ? ? ? ? ? ? 無通訊 通訊接口為RS-232C 通訊接口為RS-422 通訊接口為RS-485 通訊接口特殊規格 控制輸出 □ ? ? ? ? ? ? 參見"控制輸出方式" 變送輸出 □ ? ? ? ? ? 參見"變送輸出方式" 輸入類型 □□ ? ? ? ? 參見"輸入類型" 第一報警方式 N H L ? ? ? 無報警（可省略） 上限報警 下限報警 第二報警方式 □ ? ? 參見"報警方式" 饋電輸出 P ? DC24V 饋電輸出 供電方式 W T 　　 DC24V供電 AC90～265V供電（開關電源） AC220V供電（線性電源，可省略）

★ 輸入類型：

代碼 輸入類型 測 量 范 圍 代碼 輸入類型 測 量 范 圍 代碼 輸入類型 測 量 范 圍 01 B 400～1800 ℃ 09 Pt100.1 -99.9～199.9℃ 17 30～350Ω -1999～99999 d 02 S 0 ～1600 ℃ 10 Cu50 -50.0～150.0 ℃ 18 特 殊 規 格 用 戶 特 定 03 K 0 ～1300 ℃ 11 Cu100 -50.0～150.0 ℃ 19 4～20 mA開方 -1999～99999 d 04 E 0 ～1000 ℃ 12 4～20 mA -1999～99999 d 20 0～10mA開方 -1999～99999 d 05 T -200～400 ℃ 13 0～10 mA -1999～99999 d 21 1～ 5 V開方 -1999～99999 d 06 J 0 ～1200 ℃ 14 1～5 V -1999～99999 d 22 0～5 V開方 -1999～99999 d 07 Wre 0 ～2300 ℃ 15 0～5 V -1999～99999 d 23 可切換輸入 詳見下表　 08 Pt100 -200～650 ℃ 16 0～20 mA -1999～99999 d

★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下： 代碼 輸入類型 代碼 輸入類型 代碼 輸入類型 代碼 輸入類型 代碼 輸入類型 01 B 05 T 09 Pt100.1 14 1～5 V 21 1～5 V開方 02 S 06 J 10 Cu50 15 0～5 V 22 0～5 V開方 03 K 07 WRe 12 4～20 mA 19 4～20 mA開方 　 　 04 E 08 Pt100 13 0～10 mA 20 0～10mA開方

注意：同種分度號，選型代碼和儀表編程代碼不同，在儀表設定時請注意。

★ 變送輸出方式 選型代碼 0 1 2 3 4 5 輸出方式 無輸出 繼電器 4～20mA 0～10mA 1～5V 0～5V

★ 控制輸出方式 選型代碼 0 1 2 3 4 5 6 7 8 9 輸出方式 無輸出 繼電器 4～20mA 0～10mA 1～5V 0～5V SCR輸出 SSR輸出 特殊規格 SOT輸出

★ 報警輸出方式 選型代碼 N H L G A D 輸出方式 無報警（可省略） 上限報警 下限報警 偏差內報警 偏差外報警 LBA報警

★ 型號舉例：

SWP-LCD－ND805-21-08-HL-P-W

PID自整定控制儀，通訊方式RS-232,輸出方式繼電器輸出，輸入類型為Pt100，第一報警為上限報警，第二報警 為下限報警，饋電輸出，DC24V供電，橫表。

二、 特殊技術參數

控制輸出方式 PWM輸出，可控硅觸發輸出，固態繼電器輸出，電壓/電流輸出 設定/顯示精度 +0.5% FS+1位數max。設定值與顯示值匹配，無相對誤差 比例范圍 0.0%-100.0%（單位：0.1%） 積分（復位）時間 0-9,999s（單位：1s） 微分（比率）時間 0-9,999s（單位：1s） 控制周期 1-250s（單位：1s） 采樣周期 0.5s

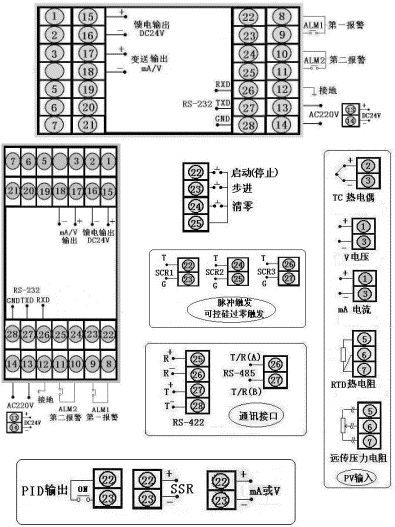

三、儀表外形及接線圖(以下為基本配線，特殊訂貨請參考隨機接線圖)

型號 SWP-LCD-NP系列（橫式） 接 線 圖 儀表外形 儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重 量:400g 儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重 量:400g

四、SWP-LCD-NP系列32段PID可編程序控制儀型譜表

型 號 代 碼 說 明 SWP -LCD-N □ □ □□-□ □ □-□□- □ □-□-□-□ 新一代大屏幕帶背光液晶顯示儀表 儀表功能 P ? ? ? ? ? ? ? ? ? ? ? 32段PID可編程序控制儀 外形尺寸 8 ? ? ? ? ? ? ? ? ? ? 160×80mm（橫），80×160mm（豎） 控制作用 05 ? ? ? ? ? ? ? ? ? PID調節功能 通訊方式 □ ? ? ? ? ? ? ? ? 參見"通訊方式" 控制輸出 □ ? ? ? ? ? ? ? 參見"控制輸出方式" 變送輸出 □ ? ? ? ? ? ? 參見"變送輸出方式" 輸入類型 □□ ? ? ? ? ? 參見"輸入類型" 第一報警方式 □ ? ? ? ? 參見"報警輸出方式" 第二報警方式 □ ? ? ? 參見"報警輸出方式" 饋電輸出 P ? ? DC24V饋電輸出 供電方式 W T 　 ? DC24V供電 AC90～265V供電（開關電源） AC220V供電（線性電源，可省略） 外形特征 S ? 豎式顯示儀表 橫式顯示儀表

★ 輸入類型

代碼 輸入類型 測 量 范 圍 代碼 輸入類型 測 量 范 圍 代碼 輸入類型 測 量 范 圍 01 B 400～1800 ℃ 09 Pt100.1 -99.9～199.9℃ 17 30～350Ω -1999～99999 d 02 S 0 ～1600 ℃ 10 Cu50 -50.0～150.0 ℃ 18 特 殊 規 格 用 戶 特 定 03 K 0 ～1300 ℃ 11 Cu100 -50.0～150.0 ℃ 19 4～20 mA開方 -1999～99999 d 04 E 0 ～1000 ℃ 12 4～20 mA -1999～99999 d 20 0～10mA開方 -1999～99999 d 05 T -200～400 ℃ 13 0～10 mA -1999～99999 d 21 1～ 5 V開方 -1999～99999 d 06 J 0 ～1200 ℃ 14 1～5 V -1999～99999 d 22 0～5 V開方 -1999～99999 d 07 Wre 0 ～2300 ℃ 15 0～5 V -1999～99999 d 23 全可切換輸入 詳見下表　 08 Pt100 -200～650 ℃ 16 0～20 mA -1999～99999 d 24 頻率輸入　 0～10KHz

★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：

代碼 輸入類型 代碼 輸入類型 代碼 輸入類型 代碼 輸入類型 代碼 輸入類型 01 B 05 T 09 Pt100.1 14 1～5 V 21 1～5 V開方 02 S 06 J 10 Cu50 15 0～5 V 22 0～5 V開方 03 K 07 WRe 12 4～20 mA 19 4～20 mA開方 　 　 04 E 08 Pt100 13 0～10 mA 20 0～10mA開方

★ 報警輸出方式

選型代碼 N H L G A D 輸出方式 無報警（可省略） 上限報警 下限報警 偏差內報警 偏差外報警 LBA報警

★ 變送輸出方式

選型代碼 0 1 2 3 4 5 輸出方式 無輸出 繼電器 4～20mA 0～10mA 1～5V 0～5V

★ 通訊方式

選型代碼 0 2 4 8 9 通訊方式 無通訊 RS-232 RS-422 RS-485 特殊規格

★ 控制輸出方式

選型代碼 0 1 2 3 4 5 6 7 8 9 輸出方式 無輸出 繼電器 4～20mA 0～10mA 1～5V 0～5V SCR輸出 SSR輸出 特殊規格 SOT輸出

SCR--可控硅過零觸發脈沖輸出，SSR--固態繼電器控制輸出，SOT--雙向可控硅輸出

★ 型號舉例：

①SWP-LCD-NP805-21-09-HL-P-W-S

通訊方式為RS-232，輸出方式為繼電器輸出，輸入類型為Pt100.1，第一報警為上限報警，第二報警為下限報警，DC24V饋電輸出，DC24V供電，豎表。

②SWP-LCD-NP805-81-08-LH-P-T

通訊方式為RS-485，輸出方式為繼電器輸出，輸入類型為Pt100，第一報警為下限報警，第二報警為上限報警，DC24V饋電輸出，AC90～265V供電（開關電源），橫表。
