產品名稱：SWP-LED-HK液位/容積控制儀
產品編號：Pro2008515175150
產品型號：
更新時間：2013.07.22
企業單位：
瀏覽次數：

產品詳細介紹：

SWP-LED液位<=>容積控制儀可對各種形狀罐體進行液位<=>容積轉換測量控制。

一、主要特點

1、有極寬的顯示測量范圍，可顯示整五位的液位測量值及整八位的容積測量值（0--999999字），可準確到小數點后三位（0.001）進行容積顯示。

2、 查表法進行運算，可對無規則罐體實現高精度的液位<=>容積轉換控制。

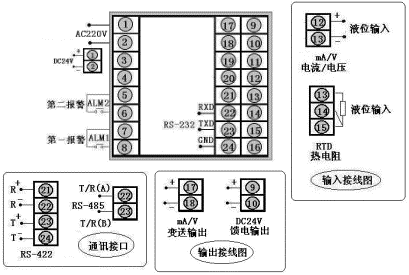

二、 儀表外形及接線圖（以下為基本配線，特殊訂貨請參見隨機接線圖）

型號 SWP-HK80系列 接 線 圖 儀表外形 儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重 量:400g 儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重 量:400g 型號 SWP-HK90系列 接 線 圖 儀表外形 儀表尺寸:96×96×140mm 開孔尺寸:92×92mm 重 量:400g

★HK80系列與HE80系列接線端子序列號定義不同

三、 SWP-LED液位<=>容積控制儀型譜表

型 號 代 碼 說 明 SWP - HK 　□□□- □□-□□ - □□ -□ -□ -□ 5位+8位液位<=>容積控制 外形尺寸 8 9                   160×80mm（橫式）80×160mm（豎式） 96×96mm 控制作用 01 03                 無控制（無報警）輸出 帶控制（有報警）輸出 通訊方式 □ 參見"通訊方式" 輸出方式 □ 參見"控制輸出方式" 輸入類型 □□ 參見"輸入類型" 第一報警方式 N H L         無控制（或報警，可省略） 上限控制（或報警） 下限控制（或報警） 第二報警方式 N H L       無控制（或報警，可省略） 上限控制（或報警） 下限控制（或報警） 饋電輸出 N P     無饋電輸出（可省略） DC24V饋電輸出 供電方式 W T 　　   DC24V供電 AC90～265V供電（開關電源） AC220V供電（線性電源，可省略） 外形特征 S 　　 豎式顯示儀表 橫式顯示儀表（可省略）

★ 輸入類型：（出廠默認值）

代碼 輸入類型 測 量 范 圍 代碼 輸入類型 測 量 范 圍 說 明 A 4～20 mA -1999～99999d D 0～5 V -1999～99999d 本表所列為***大量程，用戶可在量程范圍內通過修改儀表二級參數確定量程范圍 B 0～10 mA -1999～99999d L 電 阻 -1999～99999d C 1～5 V -1999～99999d R 用戶特定 全 量 程

★ 控制輸出方式

選型代碼 0 1 2 3 4 5 6 7 8 9 輸出方式 無輸出 繼電器 4～20mA 0～10mA 1～5V 0～5V SCR輸出 SSR輸出 特殊規格 SOT輸出

★ 通訊方式

選型代碼 0 2 4 8 9 通訊方式 無通訊 RS-232 RS-422 RS-485 特殊規格

★ 型號舉例：

①SWP-HK801-22-A-NN

無控制（或報警）輸出液位?容積控制儀，輸入類型為4～20mA，帶RS-232通訊，4～20mA控制輸出，無報警輸出。

②SWP-HK903-81-A-HL-P

帶控制（或報警）輸出液位?容積控制儀，輸入類型為4～20mA，繼電器控制輸出，帶RS-485通訊，帶上下限繼電器報警輸出，帶DC24V饋電輸出。
