產品名稱：SWP-LE80系列流量積算儀表
產品編號：Pro2008515174410
產品型號：
更新時間：2013.07.22
企業單位：
瀏覽次數：

產品詳細介紹：

五位瞬時流量＋六位瞬時累積顯示

SWP-LED系列流量積算控制儀適用于各種液體、蒸汽、天然氣、一般氣體等的流量積算測量控制。

一、主要特點

1、瞬時流量顯示范圍由0-9999增加到0-99999，即5位顯示。 這樣，提高了顯示的可觀性，滿足了大流量測量場合的需求。

2、儀表面板增加了一組LED發光二極管狀態指示，在帶溫壓補償的測量中，要監測的顯示值較多，儀表受只有一組LED數碼顯示器的限制，只能采用分時顯示的方式，往往給觀測帶來不便。為此，我們在儀表面板增加了一組LED發光二極管作為顯示值含義指示，每一發光二極管對應一種狀態，用以指明對應顯示值的工程含義，方便用戶觀測。

3、增加流量補償系數K的自動演算功能。 　　在流量測量中，系數K的計算正確與否對測量結果關系重大，而K值的計算涉及位數亢長的小數或帶小數，運算中需要開方及多位數的乘除，用戶往往感到不便，帶有流量補償系數K自動演算功能的儀表解決了這一問題，只要根據被測介質的情況，由儀表面板按鍵依次輸入正確的常數，余下的運算儀表會自動完成并置入相應的存儲器中，減輕了用戶的負擔，避免了人為的差錯。

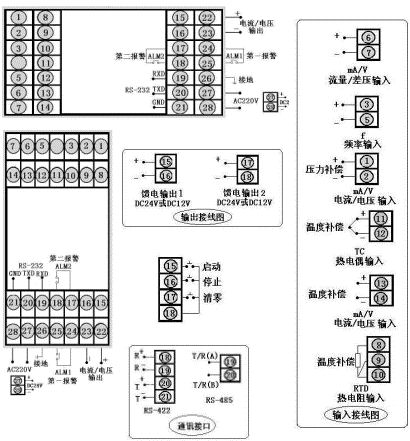

二、儀表外形及接線圖（以下為基本配線，特殊訂貨請參見隨機接線圖）

型號 SWP-LE80系列 接 線 圖 儀表外形 儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重 量:400g 儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重 量:400g

三、SWP-LE系列流量積算控制儀型譜表

型 號 代 碼 說 明 SWP－LE－ □　□□- □ □ -□ □ □-□ □ □ □ □ 5位+6位流量積算控制儀 外形尺寸 8   　 　 　 　 　 　 　 　 　 　 160×80mm（橫式）,80×160mm（豎式） 控制作用 01 02 03 04 05   　 　 　 　 　 　 　 　 　 無補償輸入 帶補償輸入 過熱蒸汽帶溫度壓力補償-查表法 飽和蒸汽帶溫、壓補償-查表法 用戶特定曲線補償輸入-查表法 通訊方式 □   　 　 　 　 　 　 　 　 參見"通訊方式" 輸出方式 □   　 　 　 　 　 　 　 參見"輸出方式" 流量信號類型 □   　 　 　 　 　 　 參見"輸入類型" 壓力補償類型 □   　 　 　 　 　 參見"輸入類型" 溫度補償類型 □   　 　 　 　 參見"輸入類型" 第一報警方式 N H L B C D         無控制（或報警，可省略） 上限控制（或報警） 下限控制（或報警） 流量定量到控制 --自動啟動 流量定量過程控制--自動啟動 流量定量到控制 --自動清零 第二報警方式 N H L B C       無控制（或報警，可省略） 上限控制（或報警） 下限控制（或報警） 流量定量到控制 --手動啟動 流量定量過程控制--手動啟動 饋電輸出 N P 2P   　 無饋電輸出（可省略） 單路DC24V饋電輸出 雙路DC24V饋電輸出 供電方式 W T   　 DC24V供電 AC90～265V供電（開關電源） AC220V供電（線性電源，可省略） 外形特征 S   豎式顯示儀表 橫式顯示儀表（可省略）

★ 通訊方式

選型代碼 0 2 4 8 9 通訊方式 無通訊 RS-232 RS-422 RS-485 特殊規格

★ 輸出方式

選型代碼 0 1 2 3 4 5 輸出方式 無輸出 繼電器 4～20mA 0～10mA 1～5V 0～5V

★ 輸入類型：（出廠默認值）

代碼 輸入類型 測 量 范 圍 代碼 輸入類型 測 量 范 圍 說 明 A 4～20 mA -1999～99999 d O 脈沖-集電極開路 0～5KHz 本表所列為***大量程，用戶可在量程范圍內通過修改儀表二級參數確定量程范圍 B 0～10 mA -1999～99999d G Pt100 -200～650℃ C 1～5V -1999～99999d E 熱電偶E型 0～1000 ℃ D 0～5V -1999～99999d K 熱電偶K型 0～1300 ℃ M 0～20 mA -1999～99999d R 用戶特定 -1999～99999 d F 脈 沖 0～5KHz N 無補償輸入

★ 注1：LE802、LE803、LE804系列可通過設定儀表二級參數互相切換。

★ 注2：儀表除0～20mA、脈沖-集電極開路兩種輸入信號外,其余信號均可通過設定儀表二級參數自由更改。

★ 如用戶選擇特定曲線補償輸入（查表法）時，請在訂貨時提供相關技術參數或密度表格。

★ 型號舉例：SWP-LE801-02-F, SWP-LE802-21-AAG-HPS ,SWP-LE803-81-ACK-BL
