| SWP-LED系列PID外給定（或閥位）控制儀/PID外給定（或閥位）光柱顯示控制儀適用于需要進行高精度測量控制的系統，可取代放大器直接驅動執行的機構(如閥位等)。 |
| SWP-LED系列PID自整定控制儀/PID光柱顯示控制儀表集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯示）及相對模擬量顯示（光柱顯示），使測量值的顯示更為清晰直觀，并可選擇雙光柱顯示。 |
| 一、 主要特點 |
| 1、 通過簡單快捷的參數設置，即可適配各種分度號,，進一步提高了儀表的多用性與可靠性。 |
| 2、 PID參數自整定。 |
| 3、 同時輸入、顯示測量信號及閥位反饋信號。可分別帶有一路模擬量控制輸出（開關量控制輸出-繼電器正轉、反轉控制）及一路模擬量變送輸出，可適用于各種測量控制場合。 |
| 4、 自動跟隨外部給定值（或閥位反饋值）進行控制輸出（模擬量控制輸出或繼電器正轉、反轉控制輸出）。可實現自動/手動無擾動切換。手動切換至自動時，采用逼近法積算，并帶切換限幅功能，以實現手動/自動的平穩切換。 |
| 二、 特殊技術參數 |
|
控制輸出方式 |
PWM輸出，可控硅觸發輸出，固態繼電器輸出，電壓/電流輸出 |
|
設定/顯示精度 |
+0.5% FS+1位數max。設定值與顯示值匹配，無相對誤差 |
|
比例范圍 |
0.0%-100.0%（單位：0.1%） |
|
積分（復位）時間 |
0-9,999s（單位：1s） |
|
微分（比率）時間 |
0-9,999s（單位：1s） |
|
控制周期 |
1-250s（單位：1s） |
|
采樣周期 |
0.5s | |

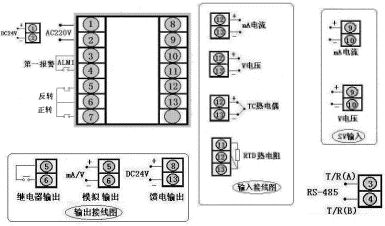

| 三、 儀表外形及接線圖（以下為基本配線，特殊訂貨請參考見隨機接線圖） |
|
型號 |
SWP-ND415、D425系列 |
接 線 圖 |
|
儀表外形 |
儀表尺寸:96×48×110mm
開孔尺寸:92×44mm
重 量:240g
|
 |
|
型號 |
SWP-NS415、S425系列 |
|
儀表外形 |
儀表尺寸:48×96×110mm
開孔尺寸:44×92mm
重 量:240g
|
|
型號 |
SWP-ND815、D825系列 |

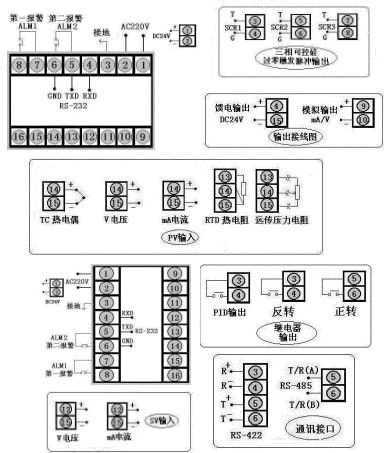

接 線 圖 |
|
儀表外形 |
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g
|
 |
|
型號 |
SWP-NT815、T825系列 |
|
儀表外形 |
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g
|
|
型號 |
SWP-NS815、S825系列 |
|
儀表外形 |
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g
|
|
型號 |
SWP-NT815、T825系列 |
|
儀表外形 |
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g
|
|
型號 |
SWP-ND915、D925系列 |

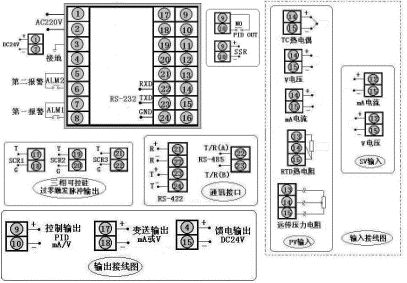

接 線 圖 |
|
儀表外形 |
儀表尺寸:96×96×140mm
開孔尺寸:92×92mm
重 量:400g
|
 |
|
型號 |
SWP-ND715、D725系列 |

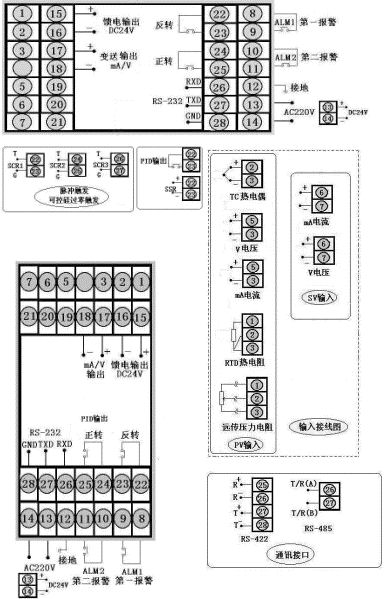

接 線 圖 |
|
儀表外形 |
儀表尺寸:72×72×110mm
開孔尺寸:68×68mm
重 量:240g
|
 | |
| 特殊訂貨與本接線圖不同之處，以隨機接線圖為準。 |
| 四、 SWP-LED系列PID自動演算外給定（或閥位）控制儀型譜表 |
|
型 號 |
代 碼 |
說 明 |
|
SWP -N |
□ □ □□-□ □ □ -□□/□□-□ □ -□ -□ |
新一代PID自整定控制儀 |
|
外形特征 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
外形尺寸 |
|
|
|
|
|
|
|
|
|
|
|
| 96×48mm（橫） 48×96mm（豎） |
| 72×72mm |
| 160×80mm 80×160mm |
| 96×96mm | |
|
控制作用 |
|
|
|
|
|
|
|
|
|
|
|
|
通訊方式 |
□ |
|
|
|
|
|
|
|
|
參見"通訊方式" |
|
控制輸出 |
□ |
|
|
|
|
|
|
|
參見"控制輸出方式" |
|
變送輸出 |
□ |
|
|
|
|
|
|
參見"變送輸出方式" |
|
PV輸入類型 |
□□ |
|
|
|
|
|
參見"輸入類型" |
|
SV輸入類型 |
□□ |
|
|
|
|
參見"輸入類型" |
|
第一報警方式 |
□ |
|
|
|
參見"報警輸出方式" |
|
第二報警方式 |
□ |
|
|
參見"報警輸出方式" |
|
饋電輸出 |
P |
|
DC24V饋電輸出 |
|
供電方式 |
|
| DC24V供電 |
| AC90～265V供電（開關電源） |
| AC220V供電（線性電源，可省略） | | |
| 五、 SWP-LED系列PID光柱顯示外給定（或閥位）控制儀型譜表 |
|
型 號 |
代 碼 |
說 明 |
|
SWP -N |
T□□□-□ □ □- □□/□□-□ □-□- □ -□ |
新一代PID光柱顯示控制儀 |
|
外形尺寸 |
8 |
|
|
|
|
|
|
|
|
|
|
|
160×80mm,80×160mm |
|
控制作用 |
|
|
|
|
|
|
|
|
|
|
|
|
|
通訊方式 |
□ |
|
|
|
|
|
|
|
|
|
參見"通訊方式" |
|
控制輸出 |
□ |
|
|
|
|
|
|
|
|
參見"控制輸出方式" |
|
變送輸出 |
□ |
|
|
|
|
|
|
|
參見"變送輸出方式" |
|
PV輸入類型 |
□□ |
|
|
|
|
|
|
參見"輸入類型" |
|
SV輸入類型 |
□□ |
|
|
|
|
|
參見"輸入類型" |
|
第一報警方式 |
□ |
|
|
|
|
參見"報警輸出方式" |
|
第二報警方式 |
□ |
|
|
|
參見"報警輸出方式" |
|
饋電輸出 |
P |
|
|
DC24V饋電輸出 |
|
供電方式 |
|
|
| DC24V供電 |
| AC90～265V供電（開關電源） |
| AC220V供電（線性電源，可省略） | |
|
外形特征 |
|
| |
| 特殊型號或要求的, 請提供分度號或參考標準，定貨時說明 。 |
| ★ 變送輸出方式 |
|
選型代碼 |
0 |
2 |
3 |
4 |
5 |
8 |
|
輸出方式 |
無輸出 |
4～20mA |
0～10mA |
1～5V |
0～5V |
特殊規格 | | |
| ★ 輸入類型 |
|
代碼 |
輸入類型 |
測 量 范 圍 |
代碼 |
輸入類型 |
測 量 范 圍 |
代碼 |
輸入類型 |
測 量 范 圍 |
|
01 |
B |
400～1800 ℃ |
09 |
Pt100.1 |
-99.9～199.9℃ |
17 |
30～350Ω |
-1999～99999 d |
|
02 |
S |
0 ～1600 ℃ |
10 |
Cu50 |
-50.0～150.0 ℃ |
18 |
特 殊 規 格 |
用 戶 特 定 |
|
03 |
K |
0 ～1300 ℃ |
11 |
Cu100 |
-50.0～150.0 ℃ |
19 |
4～20 mA開方 |
-1999～99999 d |
|
04 |
E |
0 ～1000 ℃ |
12 |
4～20 mA |
-1999～99999 d |
20 |
0～10mA開方 |
-1999～99999 d |
|
05 |
T |
-200～400 ℃ |
13 |
0～10 mA |
-1999～99999 d |
21 |
1～ 5 V開方 |
-1999～99999 d |
|
06 |
J |
0 ～1200 ℃ |
14 |
1～5 V |
-1999～99999 d |
22 |
0～5 V開方 |
-1999～99999 d |
|
07 |
Wre |
0 ～2300 ℃ |
15 |
0～5 V |
-1999～99999 d |
23 |
可切換輸入 |
詳見下表 |
|
08 |
Pt100 |
-200～650 ℃ |
16 |
0～20 mA |
-1999～99999 d |
|
|
| |
| ★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下： |
|
代碼 |
輸入類型 |
代碼 |
輸入類型 |
代碼 |
輸入類型 |
代碼 |
輸入類型 |
代碼 |
輸入類型 |
|
01 |
B |
05 |
T |
09 |
Pt100.1 |
14 |
1～5 V |
21 |
1～5 V開方 |
|
02 |
S |
06 |
J |
10 |
Cu50 |
15 |
0～5 V |
22 |
0～5 V開方 |
|
03 |
K |
07 |
WRe |
12 |
4～20 mA |
19 |
4～20 mA開方 |
|
|
|
04 |
E |
08 |
Pt100 |
13 |
0～10 mA |
20 |
0～10mA開方 |
|
| | |
| ★ 報警輸出方式 |
|
選型代碼 |
N |
H |
L |
G |
A |
D |
|
輸出方式 |
無報警（可省略） |
上限報警 |
下限報警 |
偏差內報警 |
偏差外報警 |
LBA報警 | | |
| ★ 通訊方式 |
|
選型代碼 |
0 |
2 |
4 |
8 |
9 |
|
通訊方式 |
無通訊 |
RS-232 |
RS-422 |
RS-485 |
特殊規格 | | |
| ★ 控制輸出方式 |
|
選型代碼 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
輸出方式 |
無輸出 |
繼電器 |
4～20mA |
0～10mA |
1～5V |
0～5V |
SCR輸出 |
SSR輸出 |
特殊規格 | | |
| ★ 第一報警輸出只能選擇N、H或L報警輸出。 |
| ★ 注1：儀表顯示方式為 PV、SV雙LED顯示。 |
| ★ 注2：外給定控制--可選擇由內部設定控制目標值或由外部輸入設定控制目標值。 |
| ★ 注3：閥位控制--繼電器正轉、反轉控制輸出。 |
| ★ 型號舉例： |
| ①SWP-ND815-21-08/12-HL-P-W |
| 外給定控制，通訊方式RS232，輸出方式繼電器輸出，PV輸入類型為Pt100，SV輸入類型為4～20 mA，第一報警為上限報警，第二報警為下限報警，DC24V饋電輸出，供電方式為直流24V供電。 |
| ②SWP-NT815-81-10/12-LH-T |
| 光柱顯示，外給定控制，通訊方式RS485，輸出方式繼電器輸出，PV輸入類型為Cu50，SV輸入類型為4～20 mA，第一報警為下限報警，第二報警為上限報警，開關電源AC90～265V供電。 |
