一 、概述
溫度開關量變送器具有溫度測量和溫度控制功能，它能實時顯示被測溫度，可隨意設置上、下限報警溫度，并有繼電器接點輸出。是一種經濟、實用的溫度測量設備。
二 、型號
YWD-KT
YW——表示產品型號
D—— 產品外形代號
KT——表示溫度開關量
三、技術指標
a). 輸入、輸出參數
|
Rn
輸 輸入電阻 |
R1
PT100 |
R2
PT1000 |
R3
Cu50 |
Rn
用戶自定 |
|
Tn
測溫范圍 |
T1
-30-50℃ |
T2
-10-100℃ |
T3
-50-200℃ |
Tn
用戶自定 |
|
Jn
輸出路數 |
J1
一路 |
J2
二路 | ||
|
Pn
輔助電源 |
P1
AC85～265 V |
P2
DC9～30V |
P3
DC15～60V |
Pn
用戶自定 |
b).
測溫精度：
0.5℃
c).
接點容量：
DC 30V、1A（除特別要求，繼電器輸出均為常開接點）
d).
回差溫度：
上限告警：3℃ 下限告警：3℃（可按用戶要求設置）
e).
工頻耐壓：
輸入與輸出，輸入與電源間：AC 1.5kV/min、1mA
輸出與電源間2 kV/min、1mA
f).
絕緣強度：
≥20MΩ
g).
整機功耗：
＜40mA（DC24V）
h).
工作環境：
溫度:-10-50℃ 濕度:10-90%（無凝露）
r).
貯藏條件：
溫度:-40-70℃ 濕度:10-95%（無凝露）
j).
顯示：
紅色數碼管（3位半）
k).
外形尺寸：
例： 溫度開關量變送器
f).
絕緣強度：
≥20MΩ
g).
整機功耗：
＜40mA（DC24V）
h).
工作環境：
溫度:-10-50℃ 濕度:10-90%（無凝露）
r).
貯藏條件：
溫度:-40-70℃ 濕度:10-95%（無凝露）
j).
顯示：
紅色數碼管（3位半）
k).
外形尺寸：
四 使用說明
1、接線方式（本產品工作時按下列圖示接線）
2、溫度測量
K1為測溫、設置功能選擇按鍵。選擇K1處于測溫狀態，顯示的就是測量溫度值。
3、設置上、下限告警溫度
a、將K1切換到設置狀態，此時處于設置功能狀態，面板顯示的是設置溫度值。
b、K2是設置上、下限告警溫度的選擇按鍵。設置上限告警溫度：選擇K2處于上限溫度狀態，并調節相應的上限電位器，使顯示值等于需要設定的上限告警溫度值。設置下限告警溫度：選擇K2處于下限溫度狀態，并調節相應的下限電位器，使顯示值等于需要設定的下限告警溫度值。
C、完成上、下限告警溫度設置后，將K1切換回測溫狀態。
4、系統工作方式
變送器正常工作時，如溫度在上、下限告警溫度之間，輸出繼電器不動作；如果溫度上升到高于上限告警溫度，上限告警繼電器動作，常開接點閉合，上限告警指示燈亮；如溫度下降到低于下限告警溫度，下限告警繼電器動作，常開接點閉合，下限告警指示燈亮。
五、安裝方式

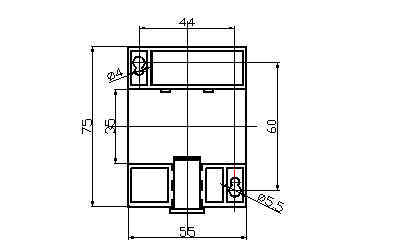

YWD-KT為導軌和螺釘安裝兩種方式，底部視圖如下
六、訂貨須知

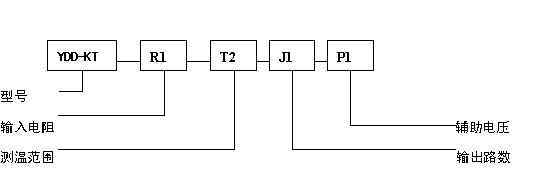

簽訂合同時，請詳細說明所需產品的規格、參數，并按下列格式將代號填入，特殊需要用
文字說明。
例： 溫度開關量變送器
YWD-KT-R1-T1-J1-P1
R1:輸入電阻 PT100 ]
T2:測溫范圍 -10-100℃
J1:輸出路數 一路接點
P1: AC 85～265 V
七、注意事項
1. 設置上限告警溫度須***高于下限告警溫度。
2. 完成告警溫度設置后，應將K1按鍵切換回測溫狀態。
3. 當測量溫度超量限時，本產品無顯示。
4. 使用環境應無導電塵埃和腐蝕及破壞絕緣的氣體存在，海報高度小于2500米
