HSD-7 電流傳感器
產品名稱：HSD-7 電流傳感器
產品編號：Pro2008515101228
產品型號：
更新時間：2013.07.22
企業單位：
瀏覽次數：
產品編號：Pro2008515101228
產品型號：
更新時間：2013.07.22
企業單位：
瀏覽次數：
產品詳細介紹：
一、概述
YWG系列霍爾效應傳感器，可以測量任意波形的電流和電壓，輸出端能真實地反映輸入端電流或電壓的波形參數。針對霍爾效應傳感器普遍存在溫度漂移大的缺點，采用補償電路進行控制，有效地減少了溫漂對測量精度的影響，確保測量準確；具有精度高、安裝方便、售價低的特點。
YWG系列霍爾效應傳感器廣泛應用于變頻調速裝置、逆變裝置、UPS電源、通信電源、電焊機、電力機車、變電站、數控機床、電解電鍍、微機監測、電網監控等需要隔離檢測電流電壓的設施中。
二、產品命名方法
三、原理
YWG-HSD系列電流傳感器是一種原邊與副邊高度電隔離，副邊真實反映被測直流、交流、脈動電流等原邊波形的傳感器。它具有反應時間快、過載能力強、溫度特性好、輸出連續可調、性能穩定等優點。
四、技術性能指標
| 測量范圍 | 2IN | 頻率特性 | 0～10kHz |
| 過載能力 | 2 0IN | 絕緣耐壓 | 2.0kVRMS/50Hz/min |
| 精度等級 | <1.0%IN | 工作環境 | 0～45℃ |
| 線性度 | 優于0.2% | 工作電源 | ±12V～±15V |
| 失調電壓 | 小于±20mV | 電源耗電 | ≤30mA |
| 溫度漂移 | 優于±100ppm/℃ | 阻燃特性 | UL94-VO |
| 反應時間 | 小于10us | 內置電源浪涌、極性反接保護； | |
五、執行標準
QB/441600 17 113-2002
六、型號及參數
| 型 號 | 輸 入/輸 出 | 引 腳 接 線 |
| YWG-HSD-7-300A | 0～300A/0～4V |
1: 正工作電源端
2: 負工作電源端
3: 測量輸出端
4: 公共接地端  |
| YWG-HSD-7-500A | 0～500A/0～4V | |
| YWG-HSD-7-800A | 0～800A/0～4V |

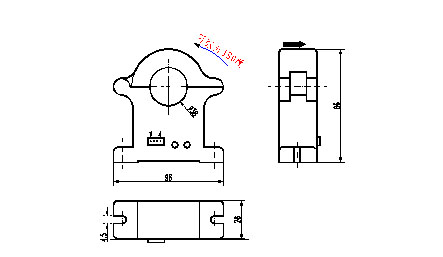

七、外形圖
八、注意事項 1）工作電源、輸出端須***正確連接，不能錯接；
2）對于兩個電位器，請不要隨意調整，若需調校，用小螺絲刀緩慢旋轉至所需精度即可；
3）原邊母線的溫度不應超過60℃；
4）當電流母線填滿原邊穿線孔時，獲得***佳的測量精度；
5）使用環境應無導電塵埃和無腐蝕金屬和破壞絕緣的氣體存在，海拔高度小于2500米；
6）測直流電流時，電流方向與產品外殼上所標示的箭頭同向時,才能得到正向輸出。
