產品名稱：帶溫度變送器(隔爆)熱電偶/阻
產品編號：Pro200851584226
產品型號：
更新時間：2013.07.22
企業單位：
瀏覽次數：

產品詳細介紹：

應用

通常和顯示儀表、記錄儀表、電子計算機等配套使用，輸出4-20mA，直接測量生產現場存在碳氯化合物等爆炸物的-200℃-1300℃范圍內液體、蒸汽的氣體 質以及固體表面溫度。

特點

二線制輸出4-20mA，抗干擾能力強；

節省補償導線及安裝溫度變送器費用；

節省范圍大；

冷端溫度自動補償，非線性校正電路；

工作原理

熱電偶（阻）在工作狀態下所測得的熱電勢（電阻）的變化，經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4-20mA電信號給工作儀表，工作儀表便顯示所對應的溫度值。

隔爆熱電偶（阻）利用間隙隔爆原理，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰和溫度傳不到腔外，從而進行測溫。熱電偶（阻）產生的熱電勢（電阻值）經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4-20mA的直流電信號給工人儀表，工作儀表顯示出所對應的溫度值。

主要技術參數

產品執行標準 IEC584 IEC751 IEC1515 JB/T5518-91 JB/T7391-94

測量范圍及允差

1）熱電阻測溫范圍及允差

型  號	分 度 號	測溫范圍℃	精度等級	允許偏差
WZPB	Pt100	-200-+500	A級  B級	±(0.15+0.002ItI) ±(0.30+0.005 ItI)
WZCB	Cu50  Cu100	-50-+100		±(0.30+0.005 ItI)

2）熱電偶測溫范圍及允差

型  號	分 度 號	允  差  等  級
		I		II
		允 差 值	測溫范圍℃	允 差 值	測溫范圍
WRNB	K	±1.5℃	-40-375	±2.5℃	-40-333
		±0.004 ItI	375-1000	0.0075 ItI	333-1200
WRMB	N	±1.5℃	-40-375	±2.5℃	-40-333
		±0.004 ItI	375-1000	0.0075 ItI	333-1200
WREB	E	±1.5℃	-40-375	±1.5℃	-40-333
		±0.004 ItI	375-800	0.004 ItI	333-900
WRFB	J	±1.5℃	-40-375	±1.5℃	-40-333
		±0.004 ItI	375-750	0.004 ItI	333-750
WRCB	T	±1.5℃	-40-125	±1℃	-40-133
		±0.004 ItI	125-350	0.0075 ItI	133-1000

輸出信號： 4-20 mA ，負載電阻250，傳輸導線電阻 100

輸出方法： 二線制

精度等級： 溫度變送器精度等級：0.1  0.2  0.5 顯示器精度等級：模擬指示式2.5級;數字顯示式0.5級.

供電電源：24V.DC±10℅

防護等級：IP65

防爆等級： 隔爆型：dⅡBT4   dⅡCT5   dⅡCT6 本質安全型：iaⅡCT6

絕緣電阻：儀表輸出接線端子與外殼之間的絕緣電阻應不小于50.

熱響應時間： 當溫度出現階躍變化時，儀表的電流輸出信號變化至相當于該階躍變化的50%所需的時間 ，通常以t0.5表示當溫度變送器的階躍響應穩定時間不超過熱電偶(阻)熱響應穩定時間t0.5的五分之一時，則用熱電偶(阻)熱響應時間作為儀表的熱響應時間； 當溫度變送器的階躍熱響應穩定時間不超過熱電偶(阻)熱響應穩定時間t0.5的二分之一時，則用溫度變送器熱響應時間作為儀表的熱響應時間；

基本誤差： 儀表的基本誤差應不超過熱電偶(阻)和溫度變送器基本誤差的合成誤差。

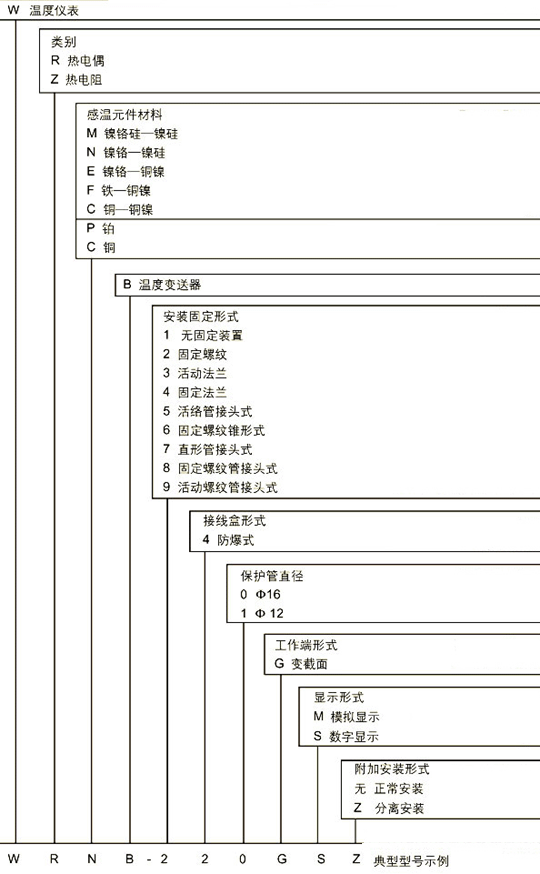

選型方式
